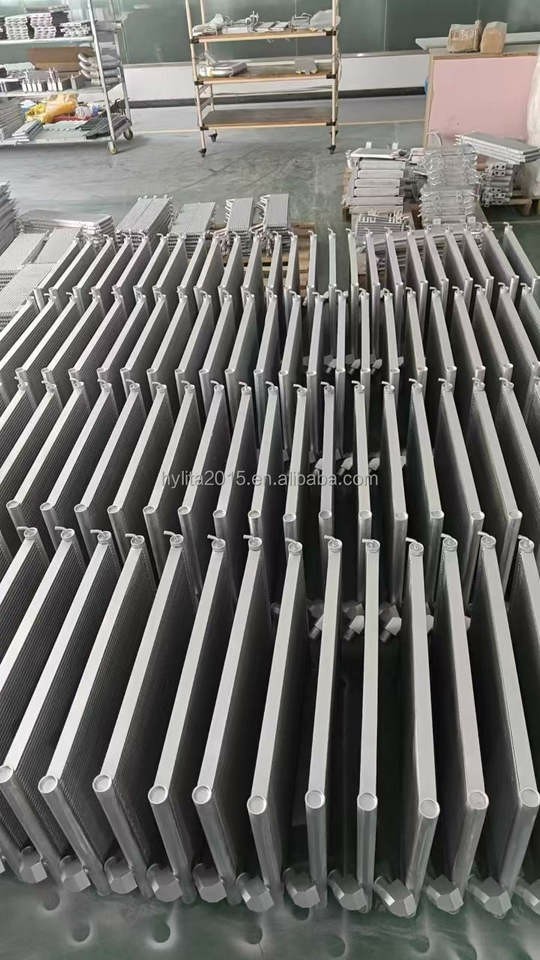

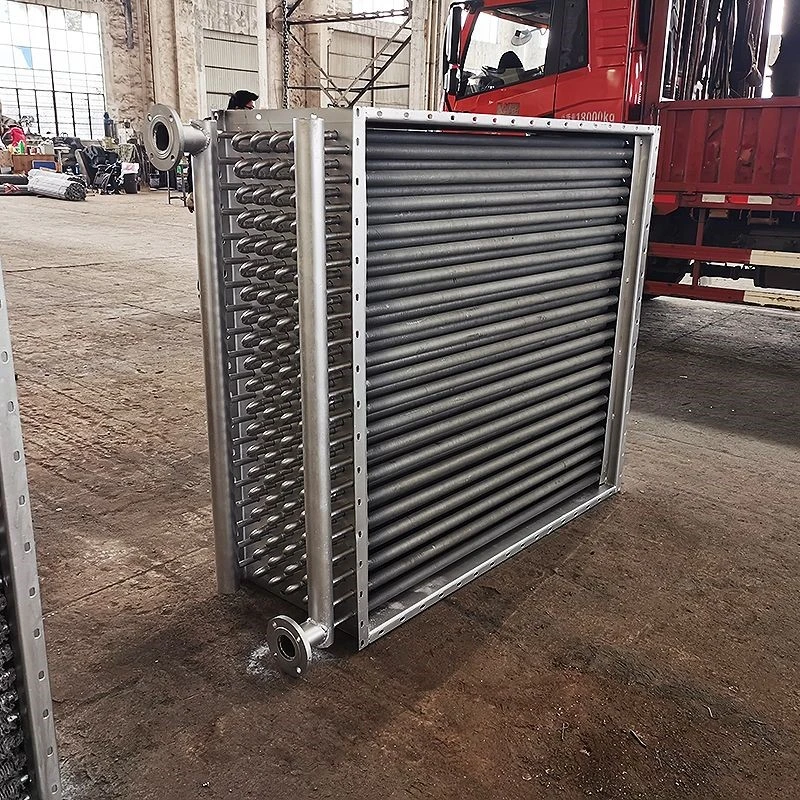

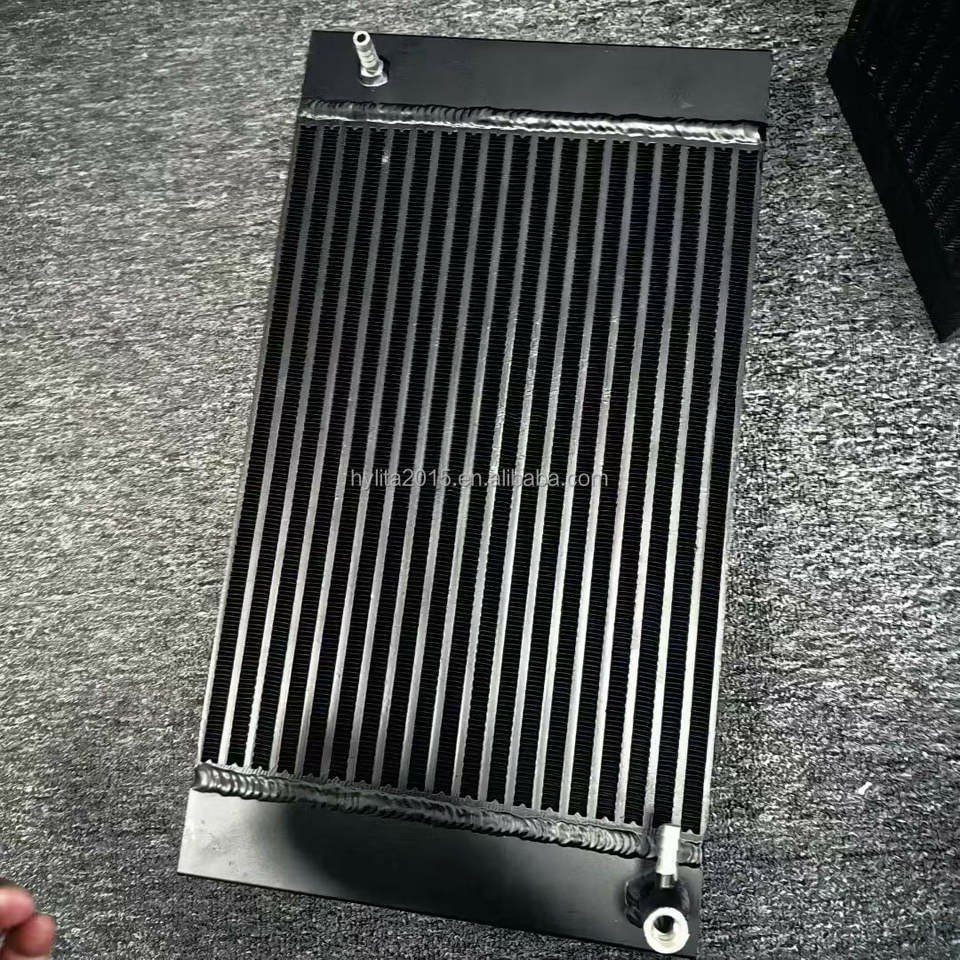

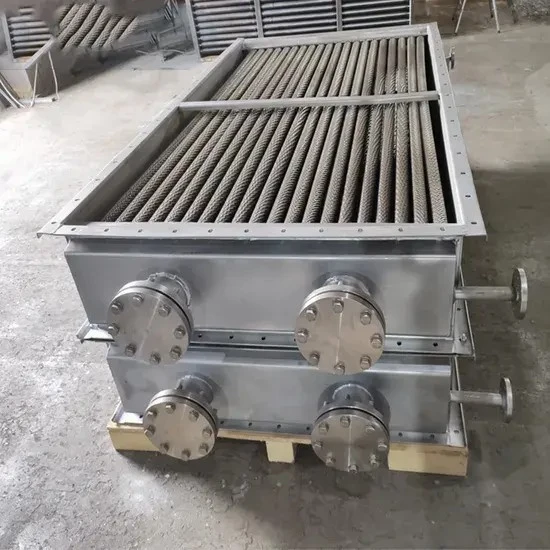

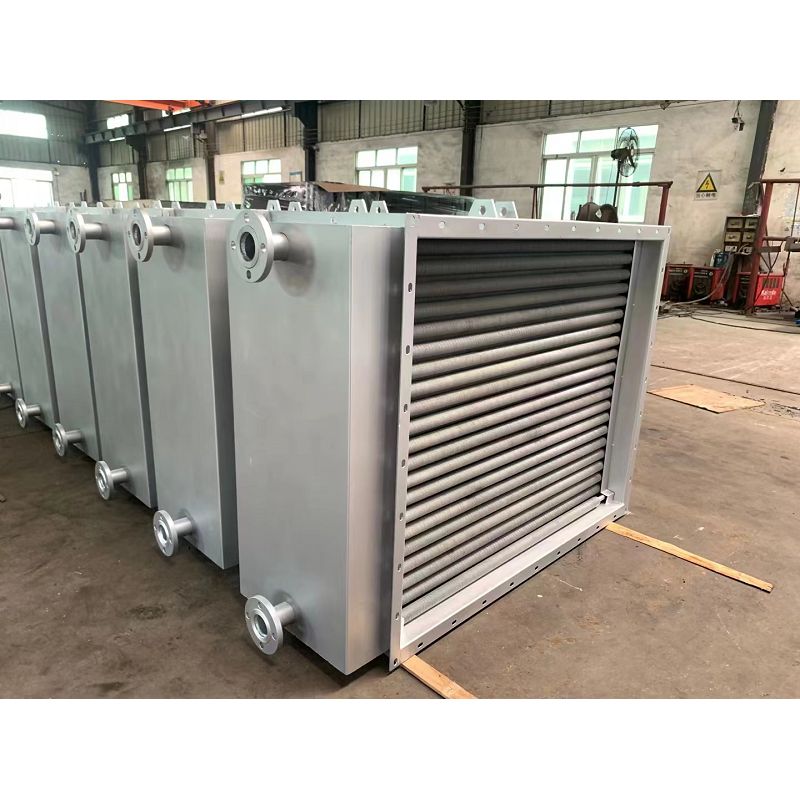

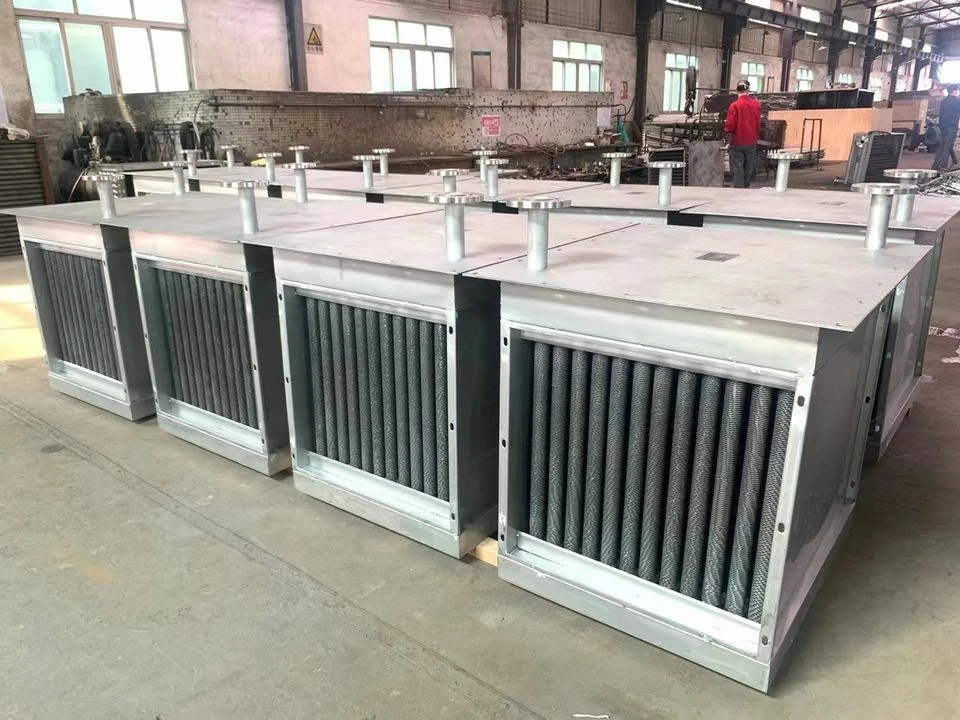

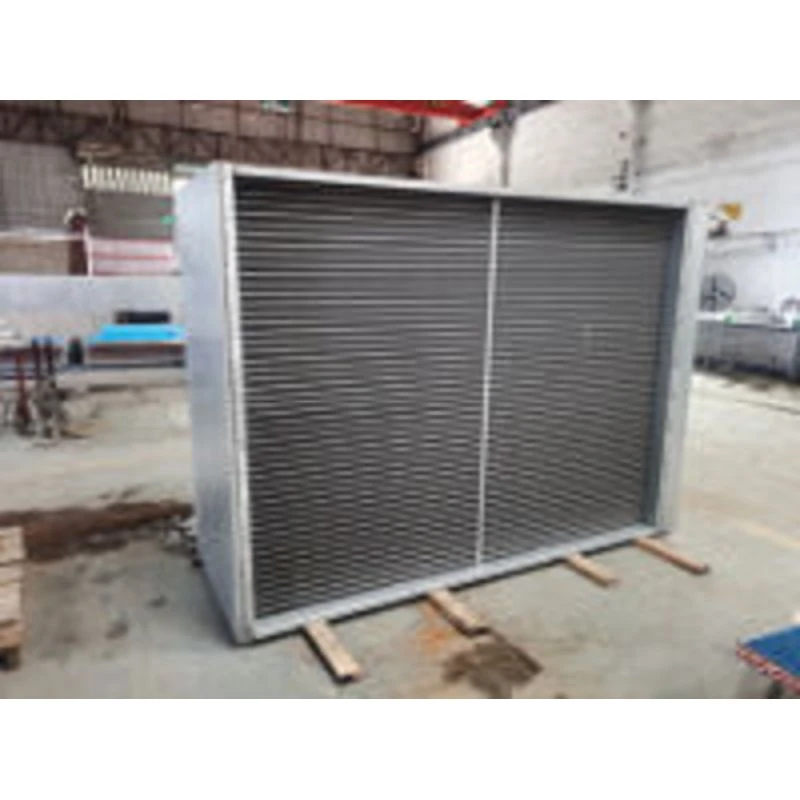

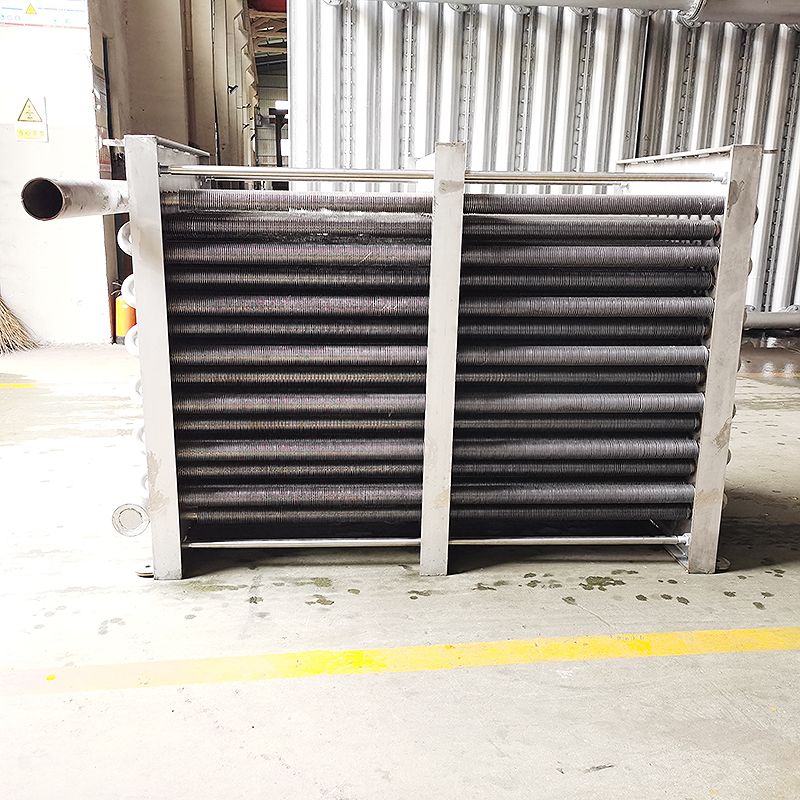

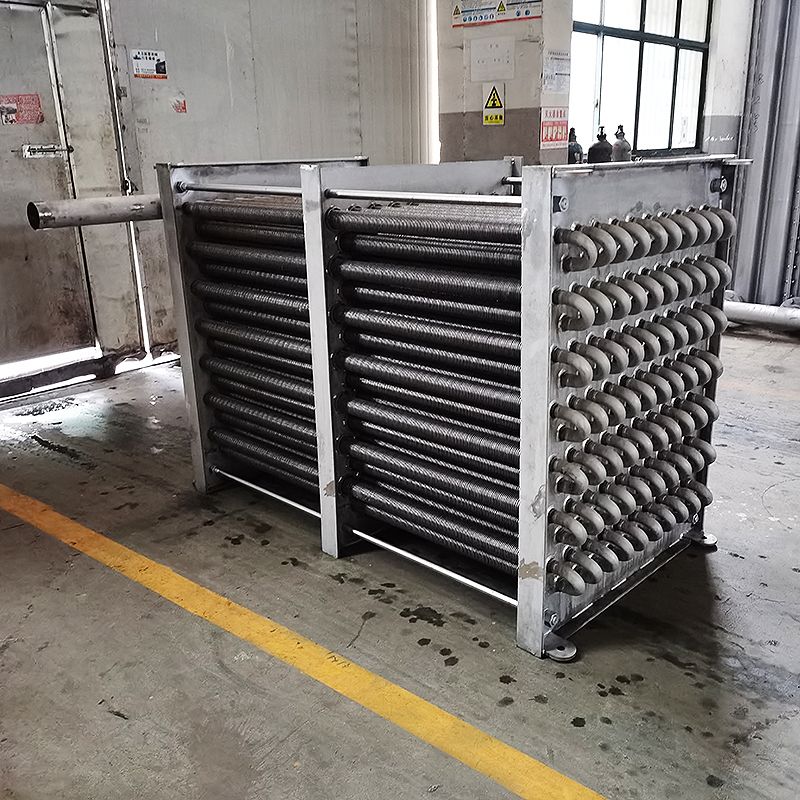

Hylita-Ersatz mit verzinktem Rippenrohr-Kesselwärmetauscher aus Edelstahl mit äquivalenter Abmessung, CE-Zertifizierung für Öl

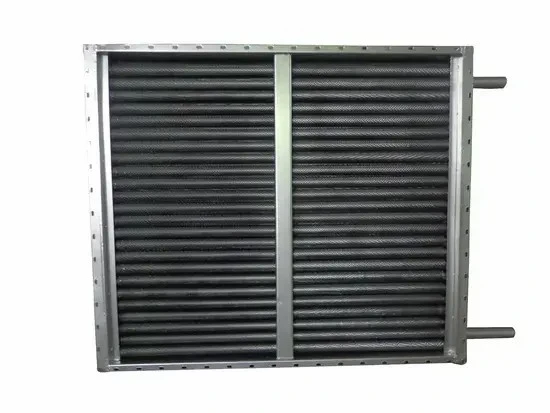

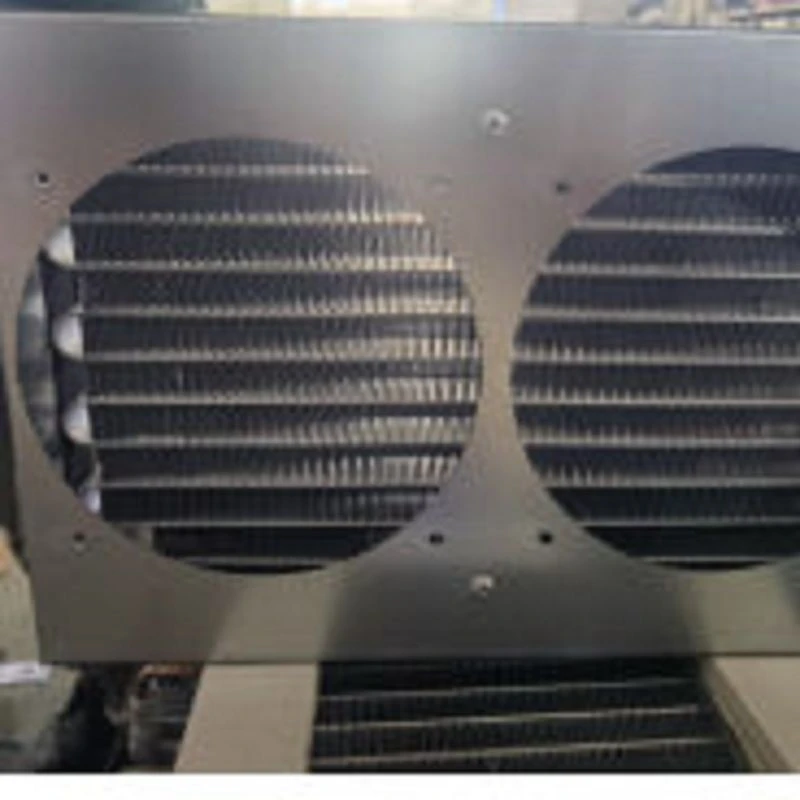

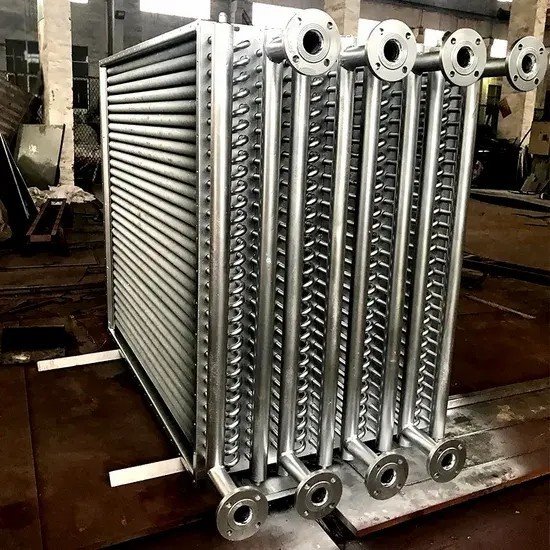

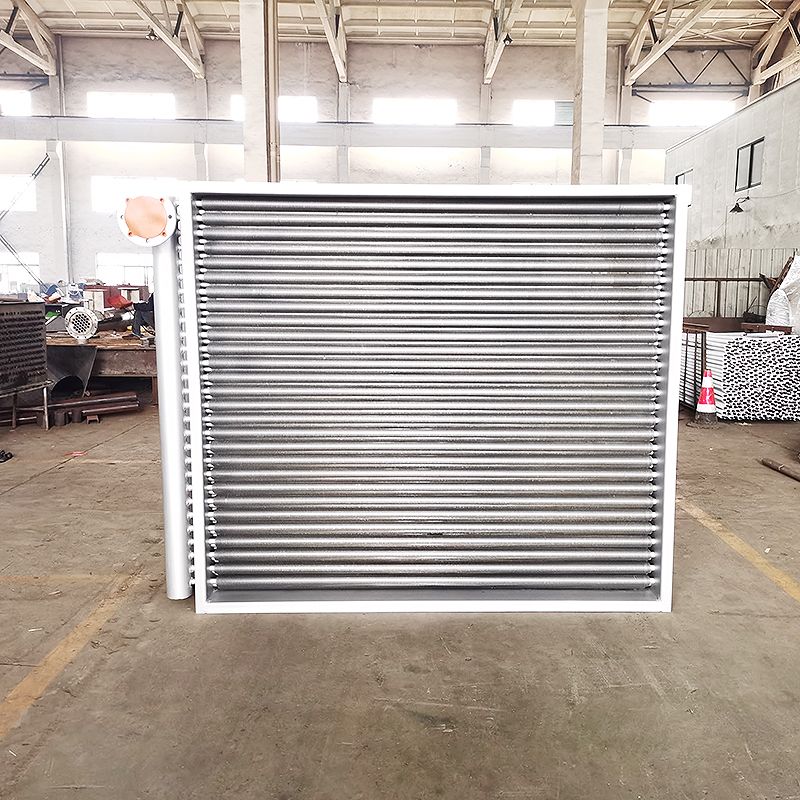

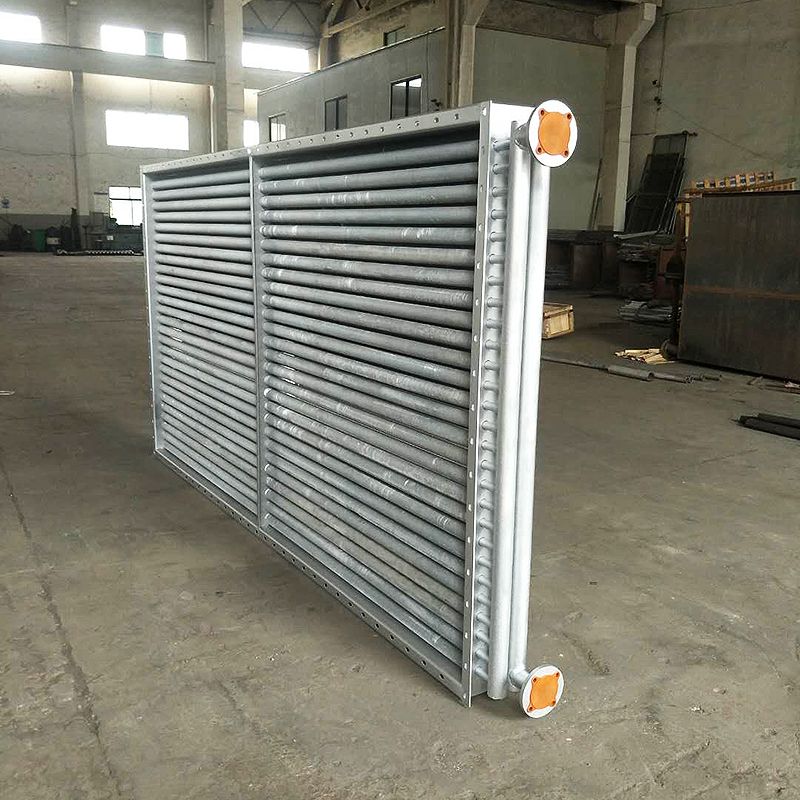

Der Rippenrohrwärmetauscher ist eines unserer Hauptprodukte.
Rippenrohre bestehen aus dünnen Rippen, die über die Rohre gewickelt sind, um die Wärmeübertragungsfläche zu vergrößern. Das Produktdesign für gerade Rohre oder Rippenrohre kann je nach Verwendungszweck und Umgebungsbedingungen hergestellt werden. Es wird in einer bestimmten Dicke, Höhe und Steigung entsprechend dem Rohrdurchmesser gewickelt, der als Ergebnis der notwendigen Berechnungen entsprechend den Prozessanforderungen und dem Wärmeübertragungsbedarf ermittelt wird.



Vorteile des Rippenrohrwärmetauschers:
1. Energieeffizienz: 30-50 Prozent höhere Effizienz durch optimierten Rohr--Rippenkontakt maximiert die Wärmeübertragung.
2. Kompaktes Systemdesign: Die kleine Stellfläche passt in enge mechanische Räume und Geräteschränke
3. Stabile thermische Leistung: Hält einen konstanten Betrieb unter kontinuierlich hohen Lastbedingungen aufrecht.

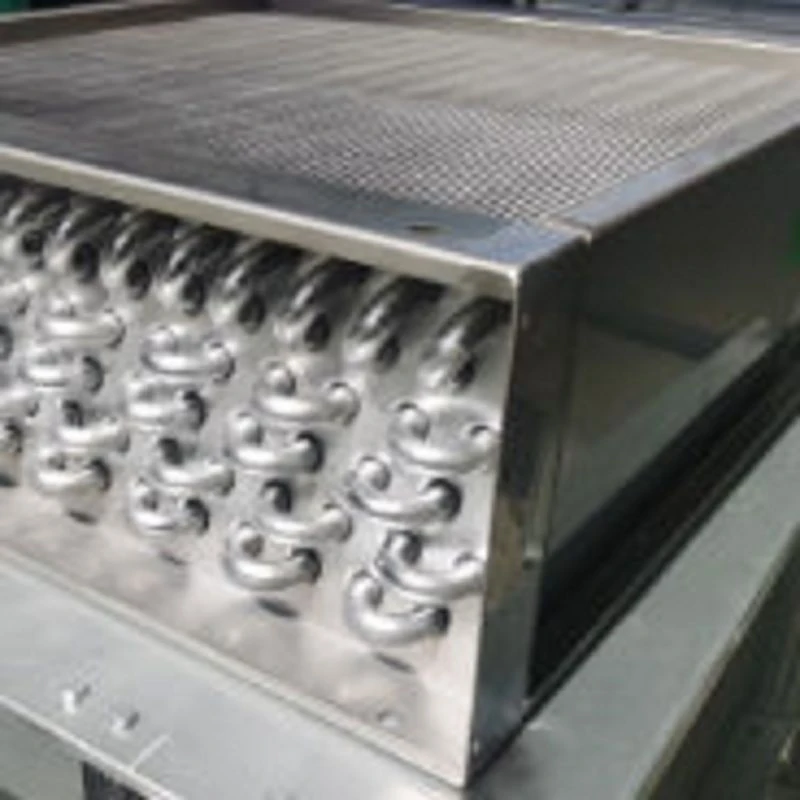

4. Benutzerdefinierte Abmessungen: Die Spulenabmessungen, die Rippendichte und die Rohranordnung können an die Projektanforderungen angepasst werden.
5. Zuverlässige Fertigungsqualität: Präzisionslöten und strenge Dichtheitsprüfungen gewährleisten langfristige Zuverlässigkeit

Wärmetauscherrohre:

• Der Titel steht hier
• Edelstahl
• Kohlenstoffstahl
• Legierter Stahl
• Kupfer-Nickellegierung
• Titan
• Hastelloy oder andere Spezialmaterialien

Flossentypen:

• Flache Flosse
• Lamellenflosse
• Gezahnte Flosse

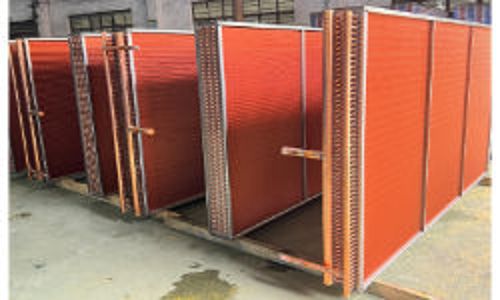

Abhängig von der spezifischen Anwendung und den Korrosionsbedingungen werden unterschiedliche Beschichtungen aufgetragen. Spulen können mit Rippen aus Kupfer, hydrophiler Beschichtung, hydrophober Beschichtung oder Goldepoxidbeschichtung hergestellt werden. Auf Kundenwunsch ist auch eine Zinnbeschichtung möglich.

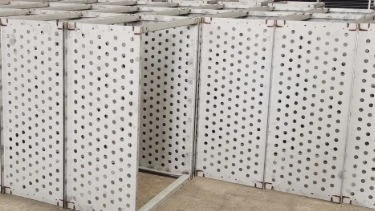

Wärmetauscherplatte und Rahmen:

• Dicke. 1 – 3 mm
• Verzinkter Stahl
• Aluminium
• Edelstahl
• Kupfer
• Messing

Lernen Sie den Rippenrohrwärmetauscher kennen:

Die L/LL/KL-Konfiguration bezieht sich auf die Form der Rippen am Rohr. L-förmige Lamellen haben eine flache Oberseite und eine konische Basis, während LL-förmige Lamellen eine doppelt-konische Struktur mit einer Rille haben, um die Haltekraft zwischen den Lamellen und dem Basisrohr zu erhöhen. KL-förmige Lamellen ähneln L-förmigen Lamellen, verfügen jedoch über einen gezahnten Körper, um die Kontakte zwischen den Lamellen und dem Basisrohr zu erweitern.

Bei der G-Konfiguration handelt es sich um einen Rippenrohrtyp, bei dem die Rippe mechanisch in eine Nut zur Innenseite des Rohrs eingebettet ist und diese Nut durch Druckrollen oben in der Schaufelmitte in ihrer Position arretiert wird.

L/LL/KL-Rippenrohre werden häufig in luftgekühlten Wärmetauschern wie Heizkörpern, Verdampfern und Kondensatoren sowie in Heiz- und Kühlanwendungen für industrielle Prozesse eingesetzt.

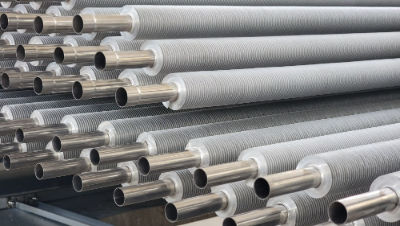

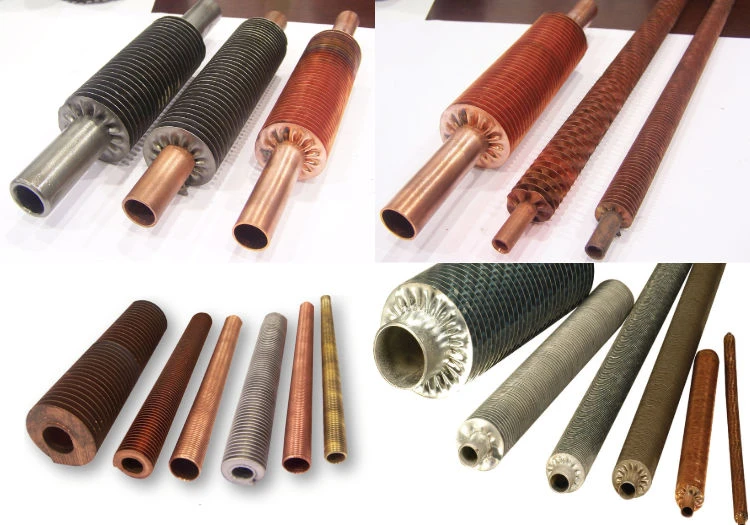

L-Rippenrohre, LL-Rippenrohre (Doppel-L), KL-Rippenrohre (gerändelte Rippenrohre) (mit Aluminiumrippen). Das Aluminium-Rippenband oder das Kupfer-Rippenband wird L-förmig gefaltet und unter Zugeinwirkung spiralförmig eng an der Außenfläche des Grundrohrs gewickelt. Die Spannung im Rippenstreifen, der um das Rohr gewickelt ist, sorgt dafür, dass der Flossenfuß kräftig auf dem Rohr aufliegt und die Flosse so fest an Ort und Stelle bleibt.

Überlegener Wärmeübertragungskoeffizient: Einzigartig gestaltete Lamellen stören kontinuierlich die Flüssigkeitsgrenzschicht und erhöhen so effektiv den Wärmeübertragungskoeffizienten. In Kombination mit ultra{1}dünnen Rippen mit hoher{2}}Leitfähigkeit sorgt dies dafür, dass die Geräte einen branchenweit führenden{3}hohen Wirkungsgrad und erhebliche Energieeinsparungen erzielen.

Platzoptimierung: Durch die Nutzung erweiterter sekundärer Wärmeübertragungsflächen erreichen unsere Rippenrohr--Wärmetauscher eine ultrakompakte Struktur. Die Dichte der Wärmeübertragungsfläche kann bis zu 1000 m^2$ pro Kubikmeter erreichen, was maximale Kapazität auf minimalem Raum gewährleistet.

Erheblicher Gewichtsvorteil: Die kompakte Struktur und die Konstruktion aus hochfester Aluminiumlegierung reduzieren das Gewicht der Einheit drastisch, senken die Frachtkosten und vereinfachen die Installation vor Ort. Modelle aus Stahl, Kupfer und Verbundwerkstoffen werden ebenfalls in Massenproduktion-hergestellt, um kundenspezifischen Materialspezifikationen zu entsprechen.

Multi-Anpassbarkeit an Flüssigkeiten: Lässt sich problemlos auf Gas-Gas, Gas-Flüssigkeit, Flüssigkeit-Flüssigkeit und Phasenwechsel-Wärmeübertragung anwenden. Unser Flusspfaddesign unterstützt komplexe Bedingungen wie Gegenfluss, Querfluss und Multi-Pass-Fluss.

Amerika-Projekt
Vietnam-Projekt

Frankreich-Projekt

Singapur-Projekt

Kanada-Projekt

Philippinen-Projekt

Russland-Projekt

Vietnam-Projekt

Thailand-Projekt

1. Chemische Reaktoren – Präzise Vorwärmung des Speisegases
2. Industrielle Hydrauliksysteme – Hydraulikölkühlung
3.Schmierölsysteme – Öltemperaturregelung
4.Petrochemische Verarbeitung – Rohölvorwärmung
5.Stromerzeugung – Turbinenschmierölkühlung
6.HVAC & Kühlung – Kaltwasserkondensierung
7. Lebensmittel und Getränke – Pasteurisierung und Sterilisation
8.Abwärmerückgewinnung – thermische Energienutzung
9.Und mehr...

Wir liefern ein umfassendes Portfolio an Wärmetauschern für die Bereiche Industrie, Lebensmittel und Getränke, HLK, Schifffahrt, Luftbehandlung und -kühlung, Petrochemie, Stromerzeugung und Kühlung.

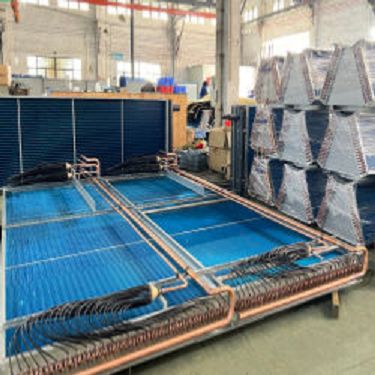

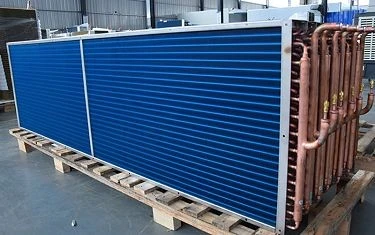

Rippenrohr-Wärmetauschereinheiten sind sowohl als Direktersatzmodelle (100 % kompatibel mit OEM-Spezifikationen) als auch als vollständig kundenspezifische Konfigurationen erhältlich, die speziell auf spezifische Anwendungsanforderungen zugeschnitten sind.

Wir nutzen ausschließlich HTRI- und EDR-Designsoftware eines renommierten europäischen Softwareanbieters.

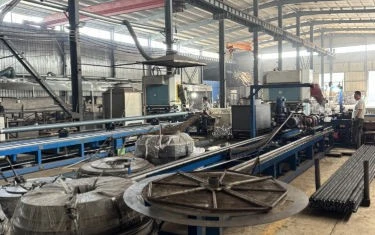

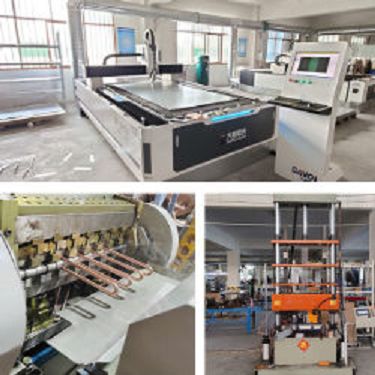

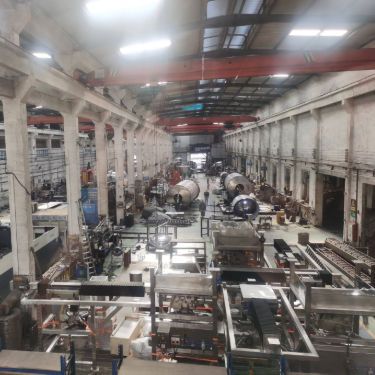

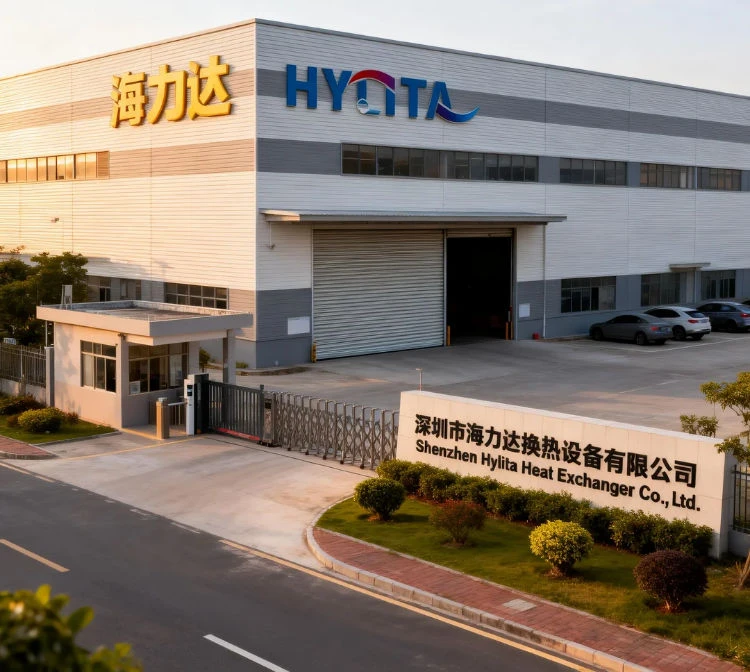

In 18 Jahren strategischer Partnerschaft haben wir erfolgreich Wärmetauscher entwickelt, hergestellt und in über 50 Länder weltweit exportiert.

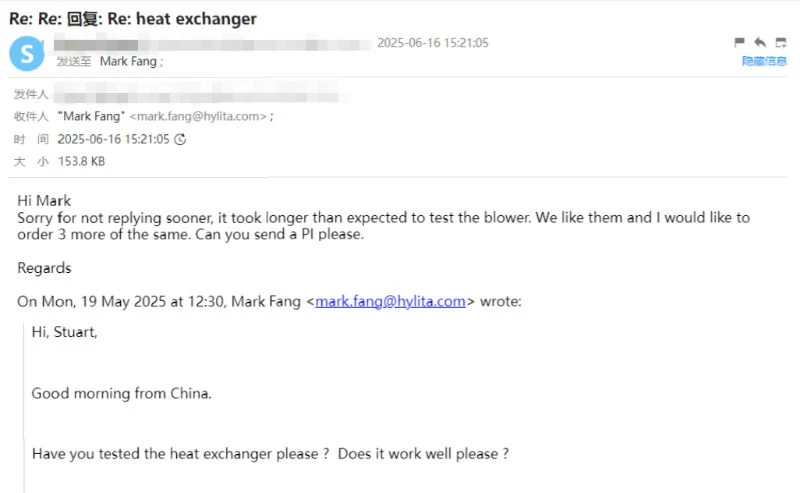

Das Kundenfeedback bestätigt immer wieder, dass die tatsächliche Kühlleistung genau mit den theoretischen Designwerten übereinstimmt.

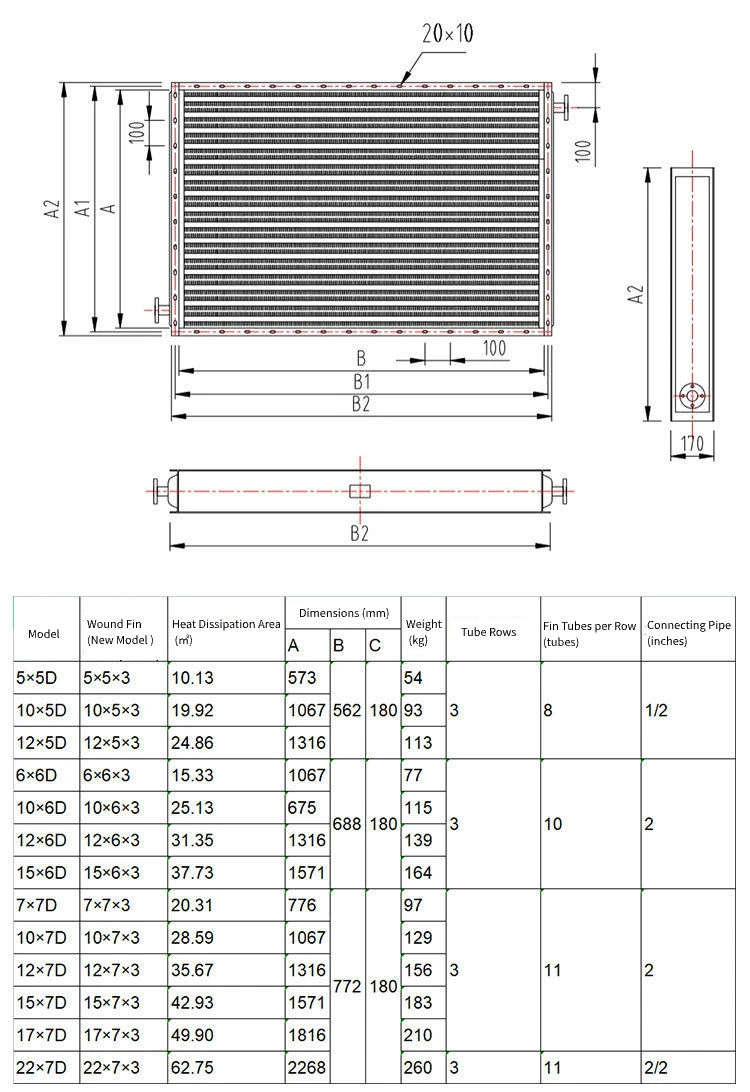

Nach Ihrer Bestellung können wir Ihnen eine detaillierte Zeichnung zur Verfügung stellen. Wir können auch kundenspezifische Dienstleistungen anbieten.

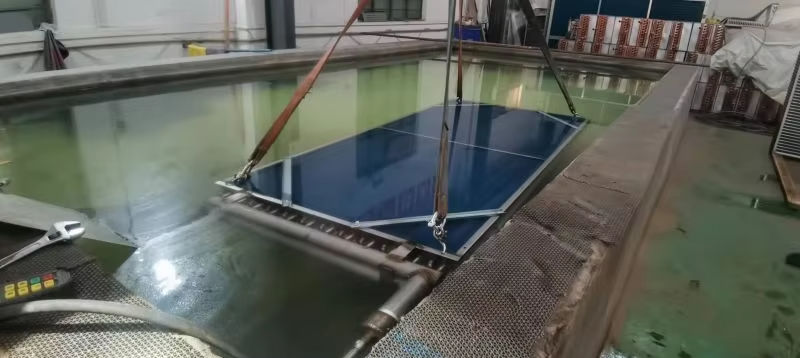

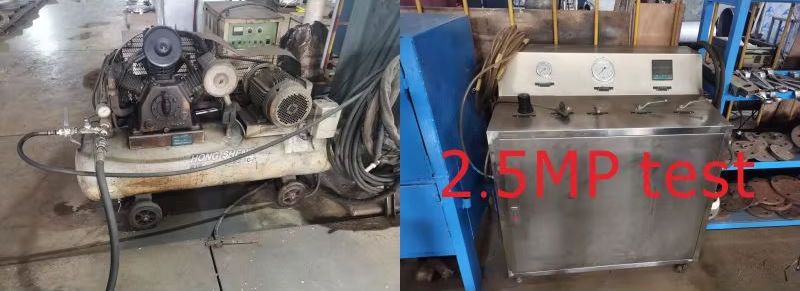

Alle Luftwärmetauscher werden einem strengen Drucktest unterzogen: Jede Einheit wird zweimal bei 2,5 MPa getestet und muss den Druck mindestens 15 Minuten lang halten, um die Druckfestigkeit zu überprüfen und sicherzustellen, dass keine Lecks auftreten.

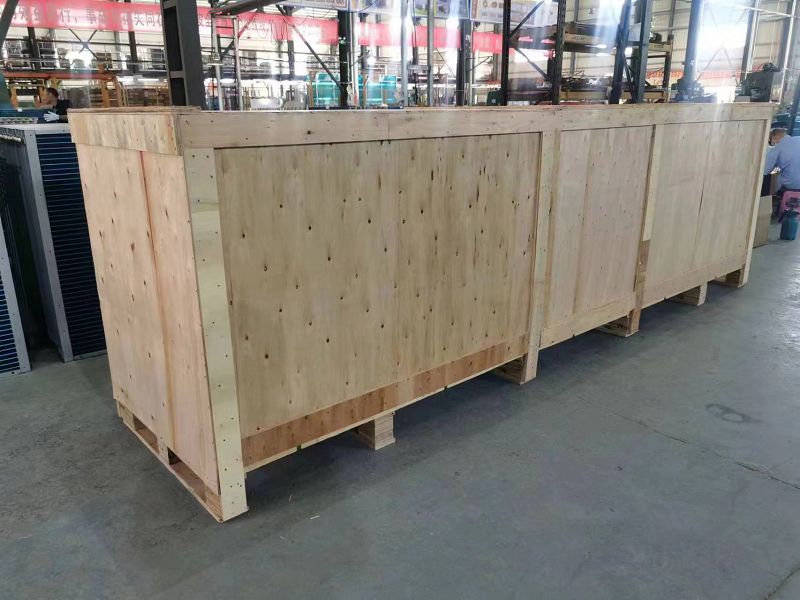

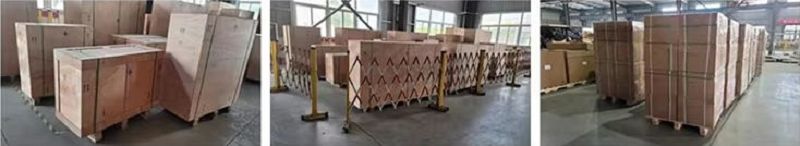

Standardverpackung sind Holzkisten.
Für den Export in europäische Länder werden die Holzkisten einer Begasungsbehandlung unterzogen.
Bei begrenztem Behälterraum können wir auf PE-Folienverpackungen umsteigen oder auf spezielle Verpackungswünsche unserer Kunden eingehen.
