Hocheffizienter Hülle und Röhrchen-Wärmetauscher (Verdampfer & Kondensator)

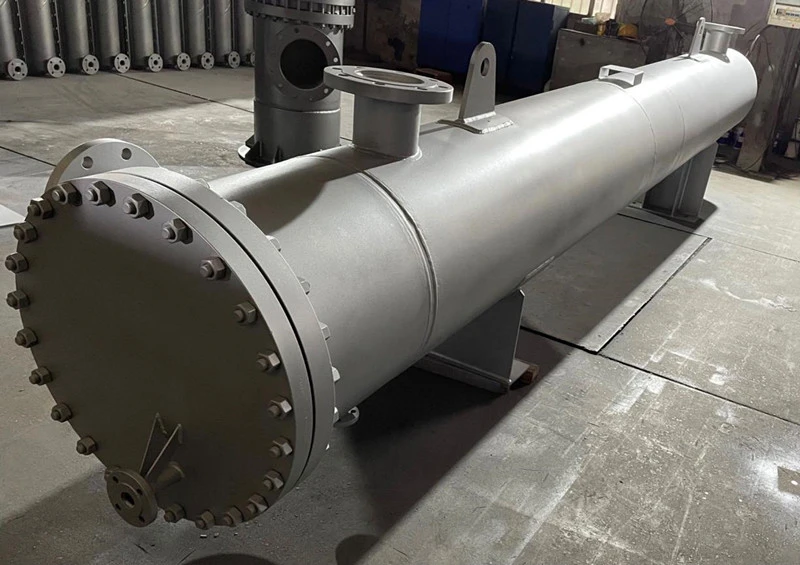

Hocheffizienter Schale und Röhrchenkondensator für die Stromerzeugung. Der Kondensator der Schale und der Rohr, eine Schlüsselkomponente in Kraftwerken, nimmt ein röhrenförmiges Wärmetauscher-Design mit vertikal angeordneten Röhrchen an, um die Kondensationseffizienz zu optimieren. Es wurde aus Admiralitäts-Messingrohre (70/30 Kupfer-Nickel) und einer Kohlenstoffstahlschale errichtet und drückte Drücke von bis zu 2,5 MPa und Temperaturen von 150 Grad. Das Rohrbündel verfügt über 19 -mm -OD -Röhrchen, die in 25,4 mm Zentren verteilt sind und eine Wärmeübertragungsfläche von 500–2000 m² bieten. In Dampfkraftzyklen kondensiert es Abgasdampf bei 50–200 kg/s, reduziert die Turbinen -Rückdruck und die Steigerung der Effizienz um 3–5%. Sein vertikales Layout minimiert den Platz für die Maximierung der Wärmeaustauschleistung für die kontinuierliche Stromerzeugung.
Unsere Wärmetauscher für Muscheln und Rohr sind für kritische industrielle Anwendungen mit robusten Designs und Premium -Materialien entwickelt. Die Schale und der Rohrverdampfer zeichnen sich in Umgebungen mit niedrigen Temperaturen aus und sind mit einer Kleidung aus Kohlenstoffstahl und Titan ausgestattet. Damit ist sie ideal für Kühlsysteme auf Ammoniakbasis. Der Schale und der Röhrchenkondensator, eine Schlüsselkomponente in Kraftwerken, verwendet Admiralitäts-Messingrohre (70/30 Kupfer-Nickel-Legierung) und eine Kohlenstoffstahlschale, um die Kondensationseffizienz in Dampfkraftzyklen zu optimieren.
Produktdetails
Verdampferfunktionen
◆ Material: Kohlenstoffstahlschale + Titanrohre
◆ Anwendung: Niedrigtemperaturkühlung (Ammoniakbasis-Setups)
◆ Leistung: Zuverlässige Verdunstung für industrielle Kühlungsprozesse
Kondensatormerkmale
◆ Material: Kohlenstoffstahlschale + Admiralitäts-Messingrohre (70/30 Kupfer-Nickel)
◆ Druckbewertung: bis zu 2,5 MPa
◆ Temperaturbereich: bis zu 150 Grad

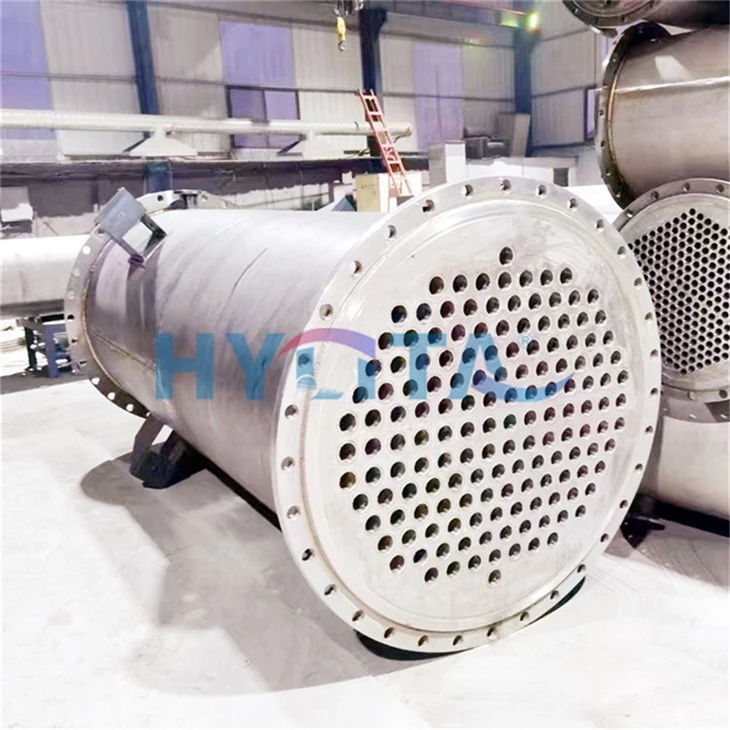

◆ Rohrbündel: 19 -mm -OD -Röhrchen, 25,4 mm Mittelabstand
◆ Wärmeübertragungsoberfläche: 500–2000 m²
◆ Dampfkondensationskapazität: 50–200 kg/s
◆ Effizienzverbesserung: Reduziert die Turbinen -Rückdruck, steigert die Effizienz der Stromerzeugung um 3–5%
◆ Layout: vertikales Design für minimale Fläche und maximale Wärmeaustauschleistung
Spezifikation
|
Parameter |
Verdampfer |
Kondensator |
|
Schalenmaterial |
Kohlenstoffstahl |
Kohlenstoffstahl |
|
Rohrmaterial |
Titan |
Messing Admiralität (70/30 Cu-ni) |
|
Konstruktionsdruck |
N/a (abhängig von der Anwendung) |
2,5 MPa |
|
Entwurfstemperatur |
N/A (Niedrigtemperaturfokus) |
150 Grad |
|
Röhrchen Außendurchmesser |
N/A |
19 mm |
|
Rohrabstand |
N/A |
25,4 mm |
|
Wärmeübertragungsbereich |
N/A |
500–2000 m² |
|
Dampfbehandlung |
N/A |
50–200 kg/s (Auspuffdampf) |
Anwendungsszenarien
◆ Verdampfer: Kühlsysteme in Lebensmittelverarbeitung, Chemieanlagen und Kaltspeicher, insbesondere solche, die Ammoniak als Kältemittel verwenden.
◆ Kondensator: Stromerzeugungsanlagen (Dampfzyklen), petrochemische Industrien und Industrieanlagen, die eine effiziente Dampfkondensation benötigen, um den Energieverbrauch zu optimieren.
Schlüsselvorteile
◆ Langlebige Konstruktion:
Kohlenstoffstahlschalen sorgen für die strukturelle Integrität unter hohem Druck/Temperatur.
Titanrohre (Verdampfer) bieten Korrosionsbeständigkeit in aggressiven Umgebungen mit niedriger Temperatur.
Kupfer-Nickel-Röhrchen (Kondensator) bieten eine hervorragende Wärmeübertragung und -widerstand gegen Skalierung.
◆ Effizienzoptimierung:
Die vertikale Rohranordnung maximiert die Wärmeübertragung und minimiert den Fußabdruck.
Reduziert den Energieverbrauch durch verbesserte Kondensation um 3–5% in Stromerzeugungszyklen.
◆ Zuverlässigkeit:
Geeignet für den kontinuierlichen Betrieb in hochkarätigen industriellen Umgebungen.
Entwickelt, um heftigen Bedingungen standzuhalten (z. B. Hochdruck, ätzende Medien).
Technische Konformität
◆ Materialien entsprechen den Industriestandards für Wärmetauscher in Kühl- und Stromversorgungssektoren.
◆ Das Design sorgt für eine optimale Leistung gemäß ASME- oder äquivalenten technischen Codes (auf Anfrage).
Verpackung & Logistik
◆ Standardverpackung: PE -Beutel + Schutzpolsterung + Holzkarton für den See/Lufttransport.
◆ Lieferzeit: 10 bis 20 Tage (verhandelbar auf der Bestellmenge).
